【DTMwiki】独家DIY教程，教你做一个能挂在钥匙扣上的Breakcore采样器！

本文章作者：Bili_Rock

写在前面：本工程是一个迁移项目，本工程的所有PCB板由Bili_Rock完成，其他代码以及DSP逻辑类的内容、嵌入式开发以及原工程由InfiniteDigits.co 完成。所以本项目禁止用于商业用途（如PCB和源代码二次倒卖等不正当的行为）。

本文章属于diy技术类教学文。我尽自己所能的将繁复的，不易理解的内容用简单的步骤为大家呈现出来。本工程内涉及到的所有PCB板均可以在嘉立创平台内进行免费打板，其他bom元件的购买费用也很便宜（可能就20-30元左右），所以对于大家来说，这是一个很便宜且很好做的小工程。

下面开始文章的教学。

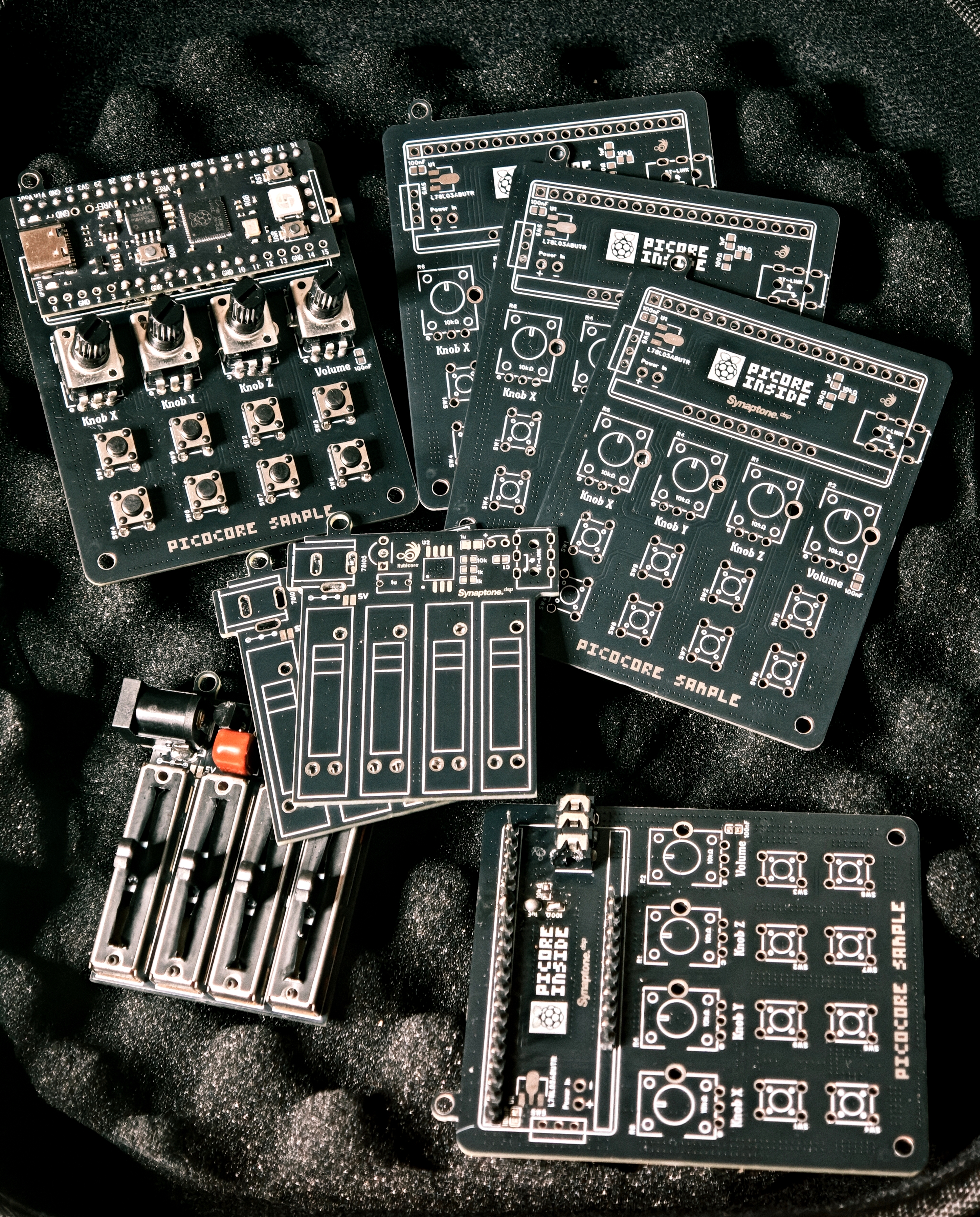

项目一. Picocore Sample - 手持式便携Breakcore采样器。

项目介绍：这是一个长宽在10x10cm内，拥有四个旋钮和8个按键的，基于树莓派Pico（rp2040）开发板的便携式Breakcore采样器。他支持数十种功能，功能列表如下：

KnobX	KnobY	KnobZ
1	sample	break
2	filter	stretch
3	gate	gate prob.
4	jump prob.	retrig prob.
5	tunnel prob.	reverse prob.
6	sequencer rec.	sequencer on
7	save	load
8	volume/fold	tempo

---

视频演示如下：

src: https://www.bilibili.com/video/BV1oBg96GEtC/?spm_id_from=333.1387.homepage.video_card.click&vd_source=55f1678ada2c427fdf30eff3eedac03c
start: 0

怎么样，是不是声音很不错呢？并且它的体积很小，可以挂在钥匙链上带出门去随时随地的演奏。

下面开始教学。

1.准备工作

（1）准备工具：电烙铁（尖头烙铁最佳）、吸锡带、中温锡膏（锡浆）、镊子。以及需要准备的元件bom表单和需要打样的电路板。

元件在线交互式bom链接：https://www.wulihub.com.cn/gc/qGz1Gr/index.html

表单内没有涉及到树莓派的版本，你需要购买一个树莓派pico rp2040开发板，推荐16mb的黑色板版本（带led灯的）。并确保你的板子的RGB和vref焊点是焊接完整的；

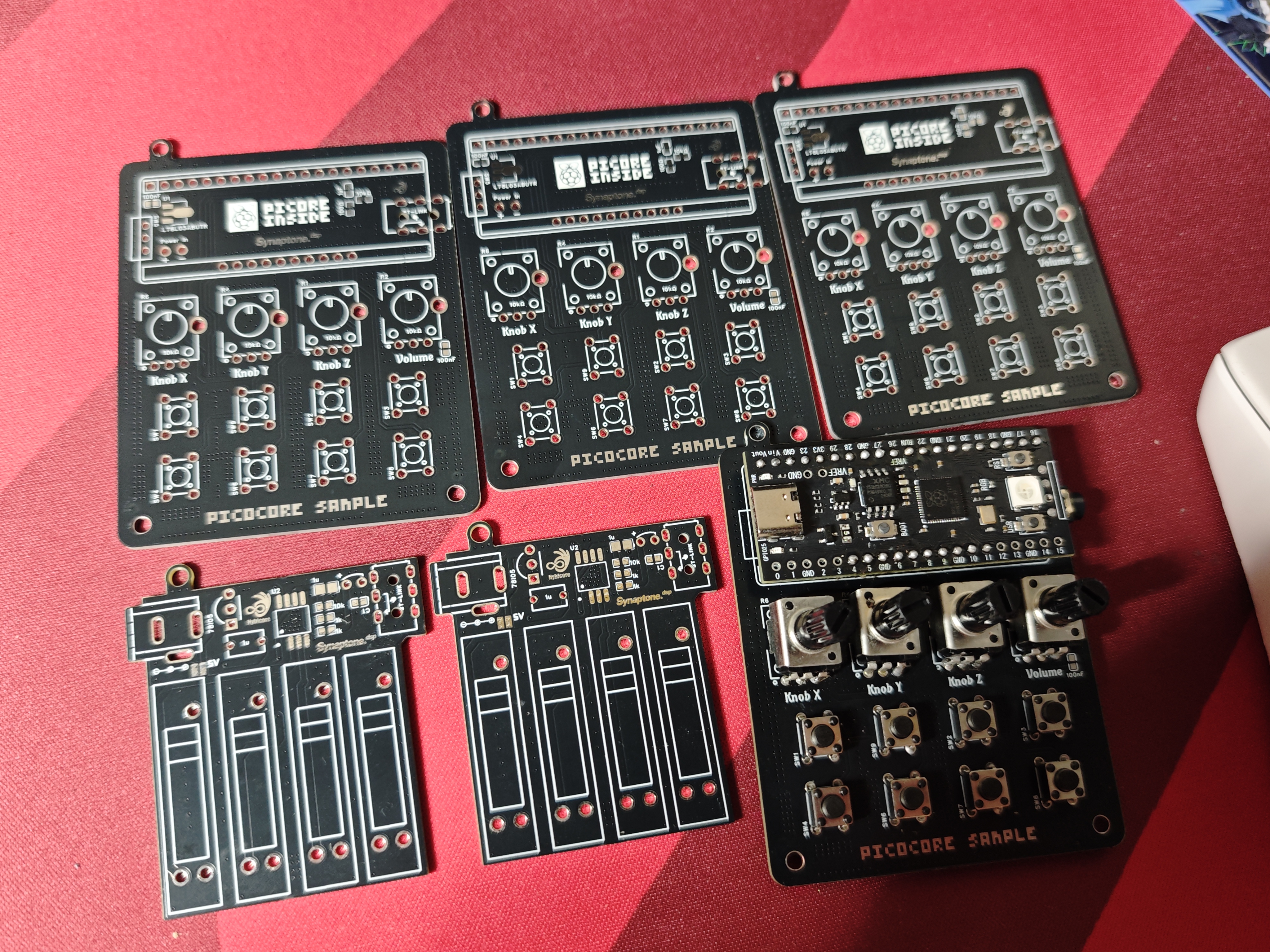

在你的板子到手之后，你可以着手开始焊接，请注意贴片元件之间不要连锡，且插件元件的上下层板的焊点饱满完整。

（2）固件代码上传。

首先，打开以下网盘链接：通过百度网盘分享的文件：https://pan.baidu.com/s/1KeGQl0qT9q87qpwCrDFrow

提取码:a0t4

找到文件目录下的Pikocore-16mb.uf2文件进行下载，并拷贝到电脑上进行备用。

下面，拿出你的树莓派，按住树莓派上面的boot按钮不要松手，然后把树莓派用usb连接到电脑上面，等到电脑的文件管理器里显示名为“RP1-RP2”的设备时，停止按住boot键。

然后拖动你刚才下载好的Pikocore-16mb.uf2文件到这个设备里，等待拷贝完成之后拔下usb线，再插上usb线。

然后打开下面这个网站：https://infinitedigits.co/pikocore/

找到pikocore loader界面，选择connect，选择你的pico设备。

等到链接完成之后，你需要选择ADD按钮，上传你的采样，并选择upload。

然后开启Ittybittymidi mode选项。

注意有的pico设备可能不支持这种操作方式，你可以尝试根据网站引导，找到网站下方的V1固件加载器，然后上传固件并生成对应的uf2文件，按上方的操作逻辑重新进行烧录。

（3）把pico板子焊接到你的主板上，并尝试进行演奏。

这两个项目的gerber文件和lceda的工程文件全部在下方这个二维码里，大家可以下载使用。

常见故障与解决方案：

1.都调试好之后，没办法发出声音？

首先，你需要查看你的焊接是否完整，上下层的板子是不是焊点完整且饱满，其次，检查两个地方的电容是否短路。1.板子左上角电源侧的100nf接地电容是否短路？2.检查Volume右侧的100nf电容是否短路？

你可以尝试去掉这两个地方的电容然后重新尝试，如果故障依旧，请查看音频输出侧的10k电阻是否接地短路，必要时也去掉这个电阻然后进行二次尝试。

如果故障依旧，你可以用一根trs的音频线，把他们剪开，裸露出tip和ring的线，扭到一起，把他们接到你树莓派的GP20引脚（物理引脚对应的是26脚），然后剩下的那根线接到板子上的任意gnd侧，再次尝试声音是否正常。如果单接到主板上声音正常，说明固件和主板都没问题，可能是你其他接线或者焊接的问题。

下面，按照同样的方法，把tip和ring线接到volume电位器下方三个焊点的中心焊点上，gnd保持位置不变。排查是否有声音？如果有声音的话说明至少从这个音量电位器到你pico主板上的一条线路存在故障。你可以按照我上方网盘链接里的gerber或者lceda工程文件，找到这条线路进行排查，查看是否元件没焊接好。

然后，在volume电位器焊接好的情况下，用tip和ring连接到3.5mm音频输出侧的“ST-link”框内的任意一个脚位上，gnd位置保持不变，查看是否有声音？如果声音异常的话，可能是电位器出现了故障，你需要更换质量更好的电位器。

2.声音不太正常

首先，你需要排查你使用的是否是正常的3.5立体声trs线？如果你使用的是普通的3.5单声道线，可能会出现这个问题。然后，你可以短接焊接板子上背面3.5mmjack的"ST-LINK"方框内的两个触点，尝试一下是否可以正常发声。

3.会有高频的噪声

排查你的手指是否按到了3.5mm输出音频座上，然后远离你身边的充电器或者其他有电磁干扰的地方。

4.声音闷响

这种情况可能发生在滤波器完全关闭、时间拉伸达到100%，或者音量完全调低时。最好的办法是重置这三个参数。把knobX移到第二档，KnobY，和Z转到适宜的位置。这样会重置滤波器和时间拉伸。现在把选择knobX移到第八个也是最后一个位置，试着转动KnobY，直到你能听到声音。这应该能解决90%的问题。

5.rp2040主板不工作

确保树莓派主板上的RGB和VREF针脚桥接得当。大约有一半的情况下，16MB芯片在没有这些连接的情况下接收到的信息是错误的，你需要在这些引脚上焊接桥接。

关于改装：因为考虑到便携性的问题，我在制作这张主板的时候，去掉了clockin和out的部分，如果你有动手能力的话，可以自己画一个新pcb，或者按照下方的原理图进行修改。

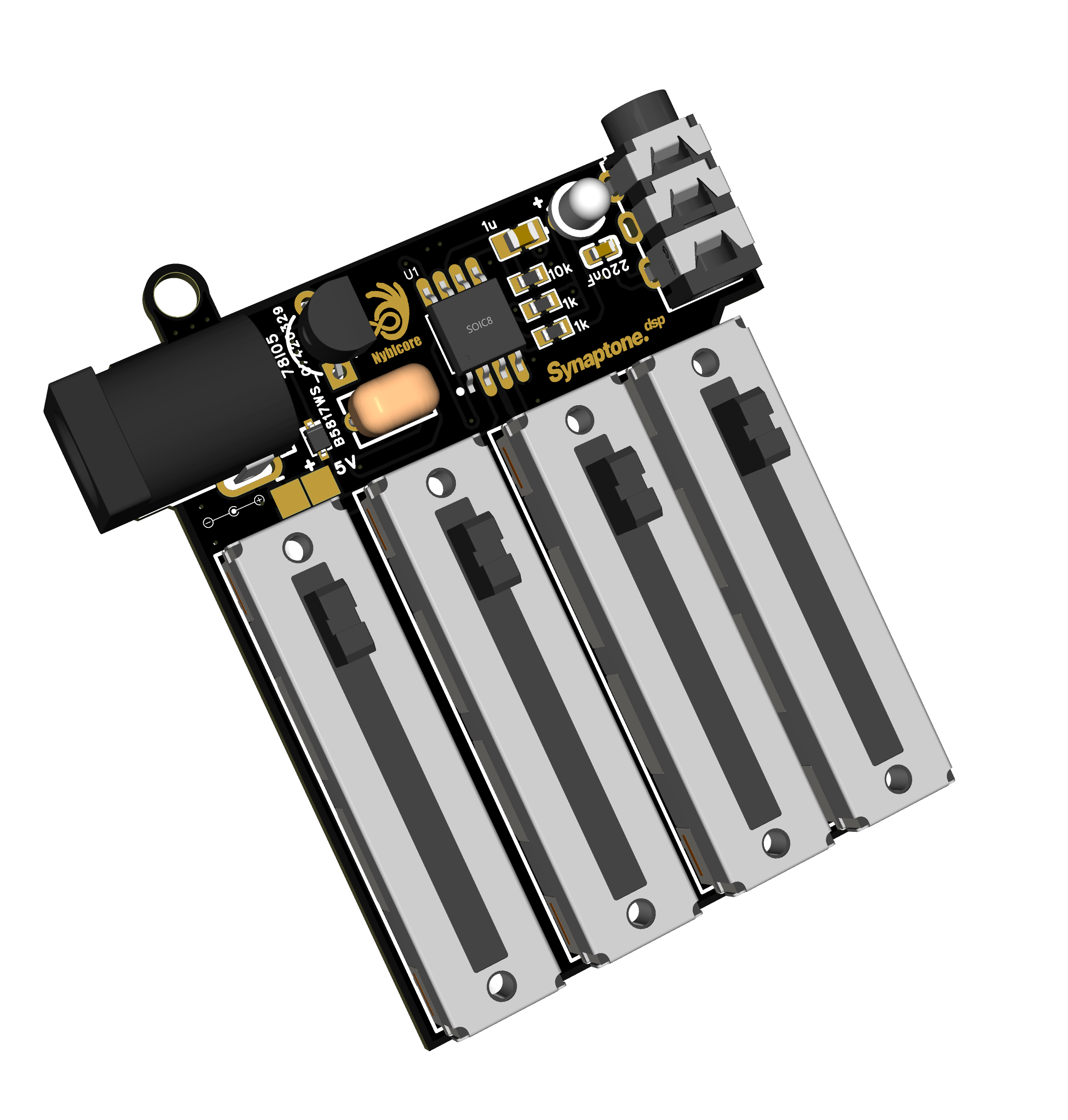

项目二. Nyblcore Sample - 全宇宙最小的钥匙扣采样器。

这是一个可存储8 kB存储空间，最多可传输1.2秒8位采样音频 @ 4.2 kHz的采样器，基于Attiny85平台构建，它通过4个多功能推子控制，可以调节节奏、音量、失真和效果。通过三个效果旋钮进行音频变形。

它的体积很小，大概只有6x6cm，可以挂在钥匙扣上使用。

1.准备工具：电烙铁（尖头烙铁最佳）、吸锡带、中温锡膏（锡浆）、镊子。以及需要准备的元件bom表单和需要打样的电路板。
元件在线交互式bom链接：https://www.wulihub.com.cn/gc/QRK09k/index.html?de=9c8f

你还需要购买一个Attiny85的芯片，推荐你购买digispark kickstarter的attiny85烧录开发板。
下面的烧录介绍都是基于它展开的。

2.固件烧录
首先，你需要下载Arduino IDE，打开软件之后，找到工具→管理库，搜索KickstarterStats，然后安装获取。
然后找到工具→开发板→开发板管理器，搜索attiny，然后安装获取。

然后打开网盘链接：https://pan.baidu.com/s/5BXFqM3KnAb35-LMiCn_V0A
下载里面的Digistump Drivers文件夹，安装文件夹内部的DPinst.exe文件，安装驱动到你的电脑上。

然后打开网站：https://infinitedigits.co/nyblcore/#firmware
找到固件上传器，然后选择音频上传，点击下面的submit按钮，生成一段代码
然后把这个代码复制到一个txt文件里，重新命名该txt文件为nyblcore.ino
用Arduino IDE打开这个ino文件，然后ide会提示你新建一个文件夹，选择是，此时就会在你nublcore.ino的同路径下生成一个叫nyblcore的文件夹。
然后在ide内选择开发板为attiny85（工具→开发板→Attiny85）

然后按照以下的步骤配置ide。
1.工具→clock→16MHz
2.工具→Processor→Attiny85
3.工具→编程器→USBtinyISP

最后选择项目→导出已编译的二进制文件
找到你同目录下的nyblcore文件夹内的nyblcore\build\attiny.avr.ATtinyX5\下的nyblcore.ino.hex文件，把这个文件复制到Digistump Drivers文件夹根目录下。

下面开始正式烧录。
首先cmd用管理员进行打开，cd到Digistump Drivers文件夹下，输入命令为.\micronucleus.exe -timeout30 nyblcore.ino.hex
等待显示> Please plug in the device ...时
插入你的digispark kickstarter attiny85开发板，此时就可以开始烧录了，烧录成功后拔下usb，重新上电就可以使用了。

改装

Attiny85同样使用于合成音色使用，虽然它是通过pwm的方式输出波形，但是它的趣味性还是不错的，你可以通过重新编写代码，或者使用ai辅助编程去生成新的代码，利用上面的方式重新烧录代码到开发板中进行使用。

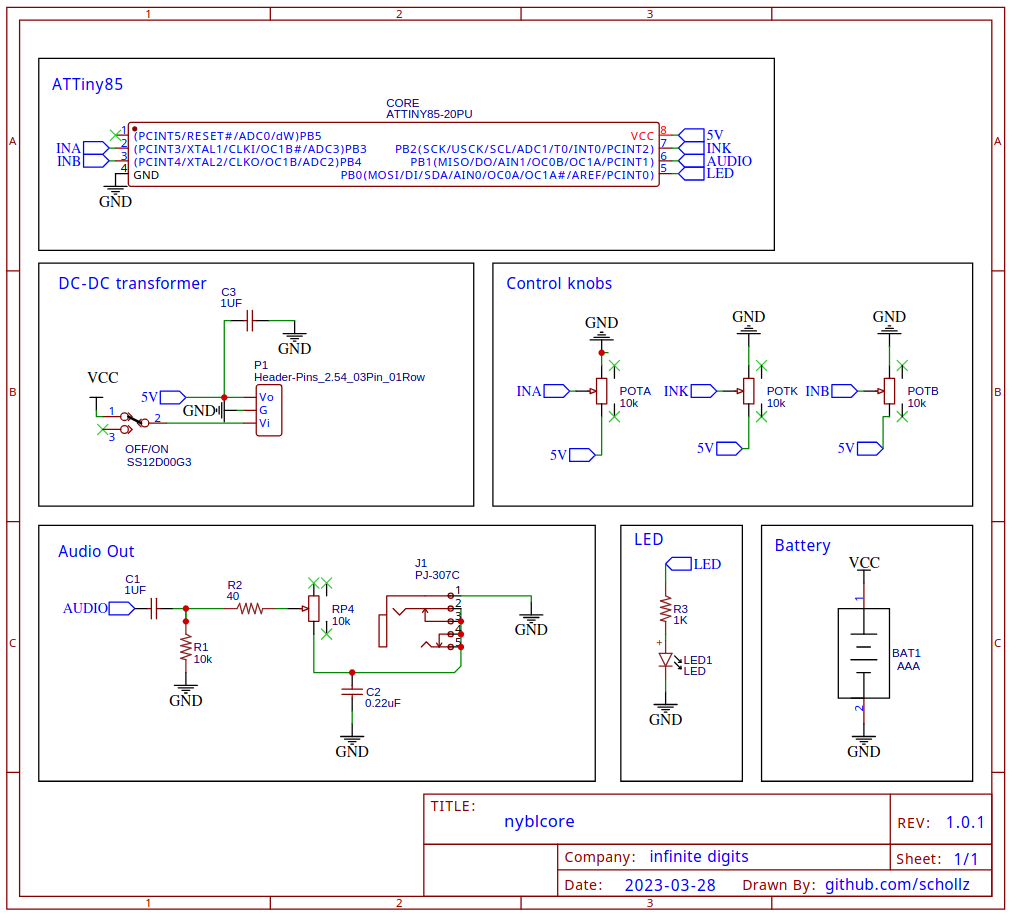

原理图如下：

至此，两款可便携使用的breakcore采样器就制作成功了！他们的体积小巧，制作难度低，可以挂在钥匙链上使用，是独属于音乐人自己的谷子，另外你还可以多做几个送给你的音乐人朋友。总之，期待你的成本出现！也希望大家可以基于我的pcb进行改动，做出其他好玩的东西！

实验性内容：

目前我针对picocore这个产品，正在研发新的单块式采样器。

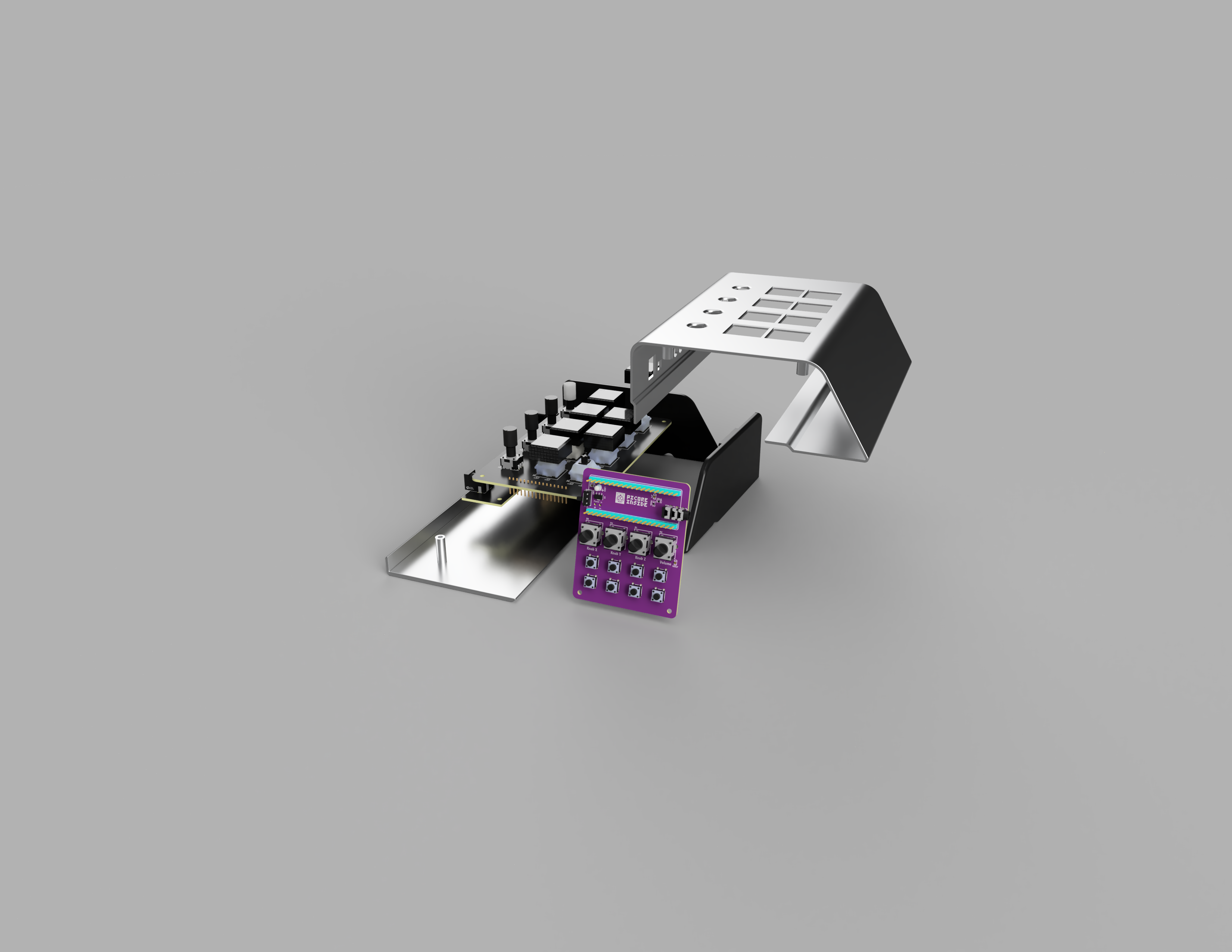

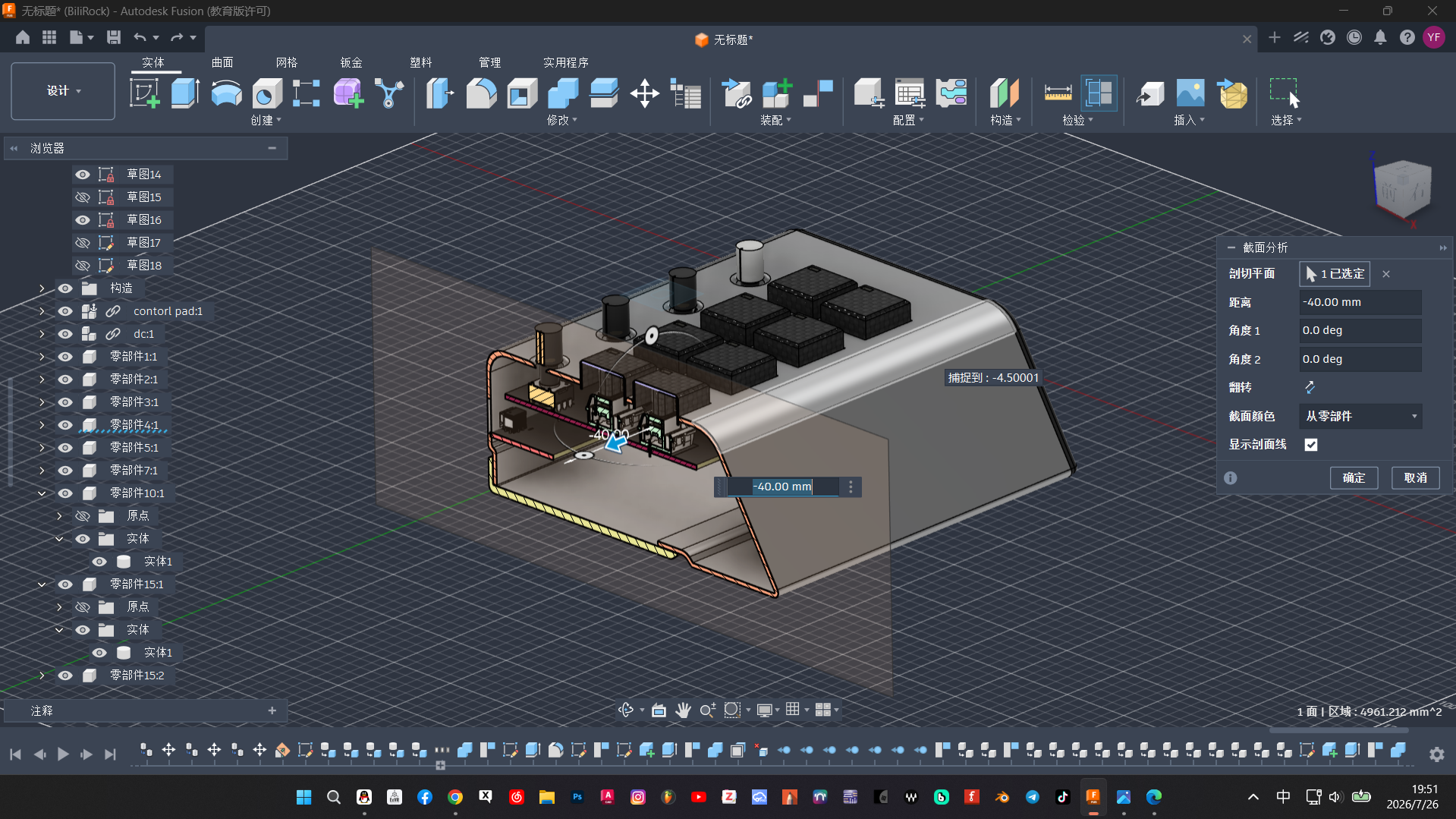

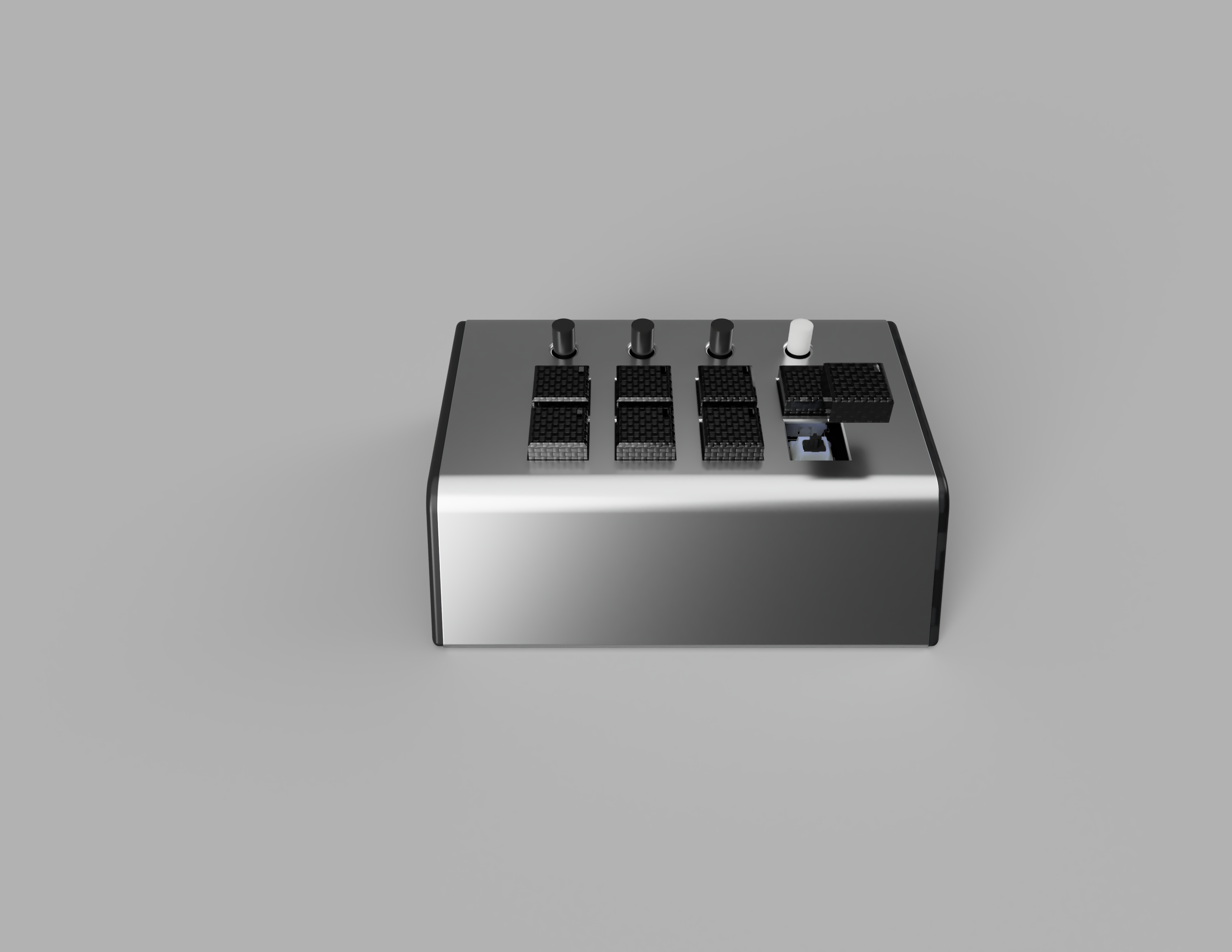

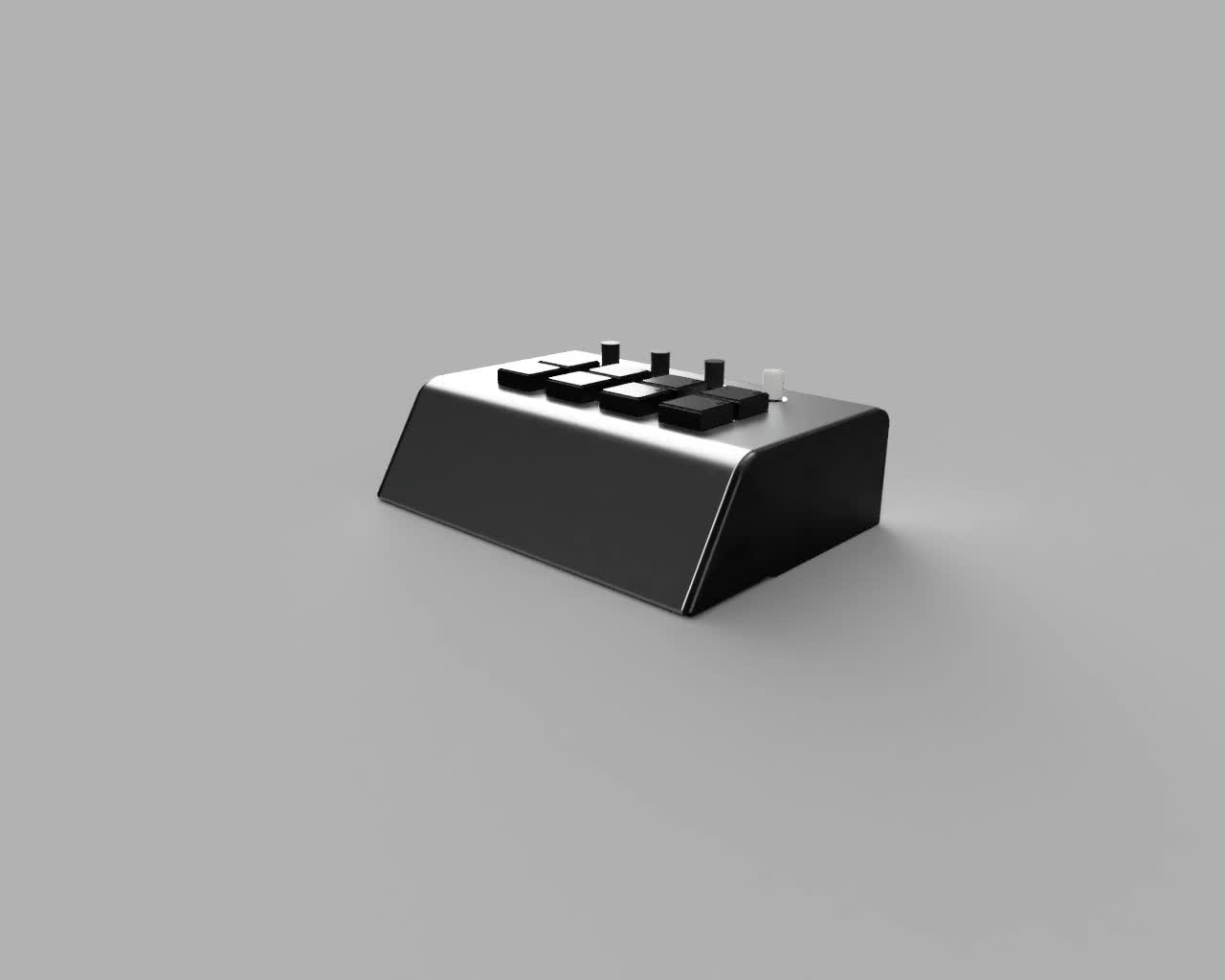

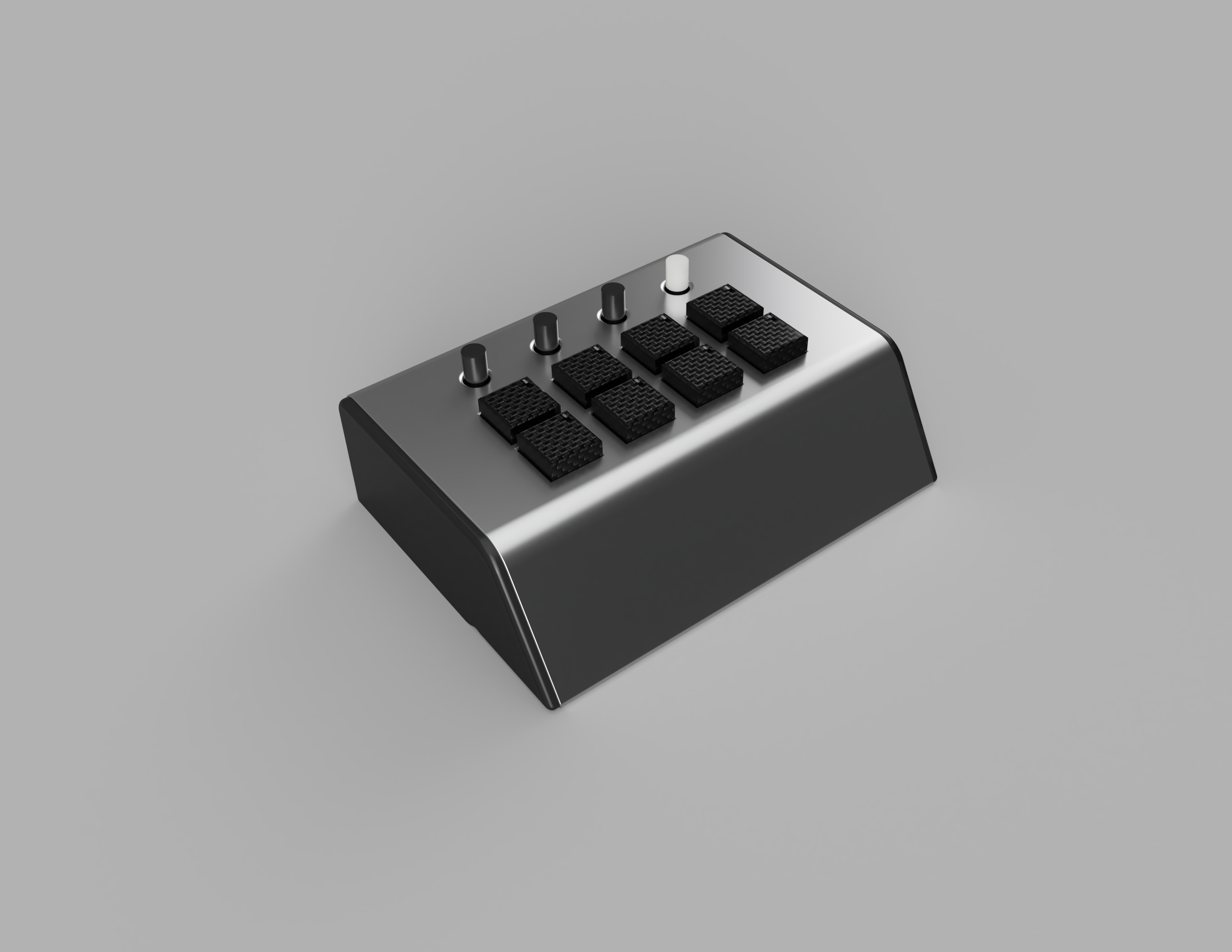

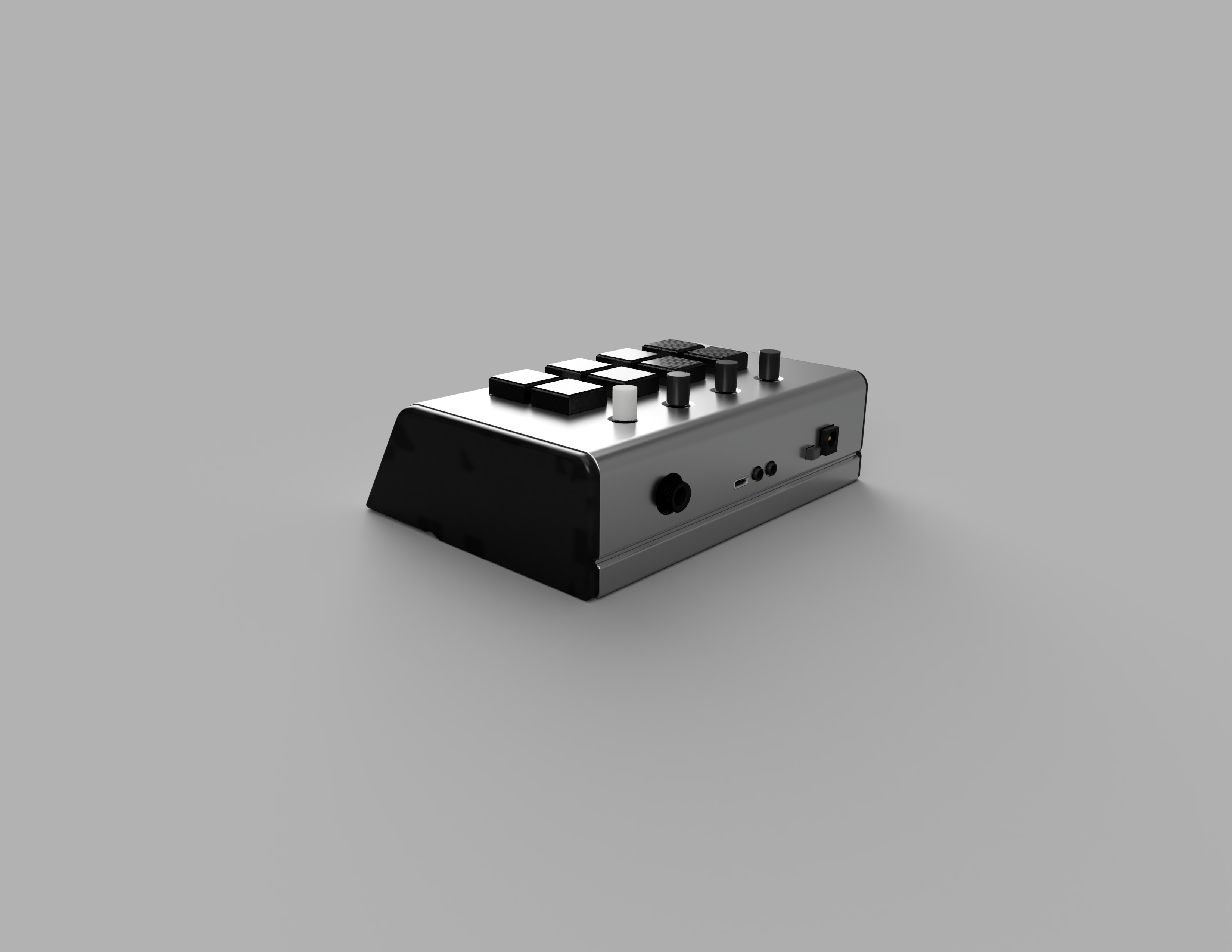

渲染图如下：

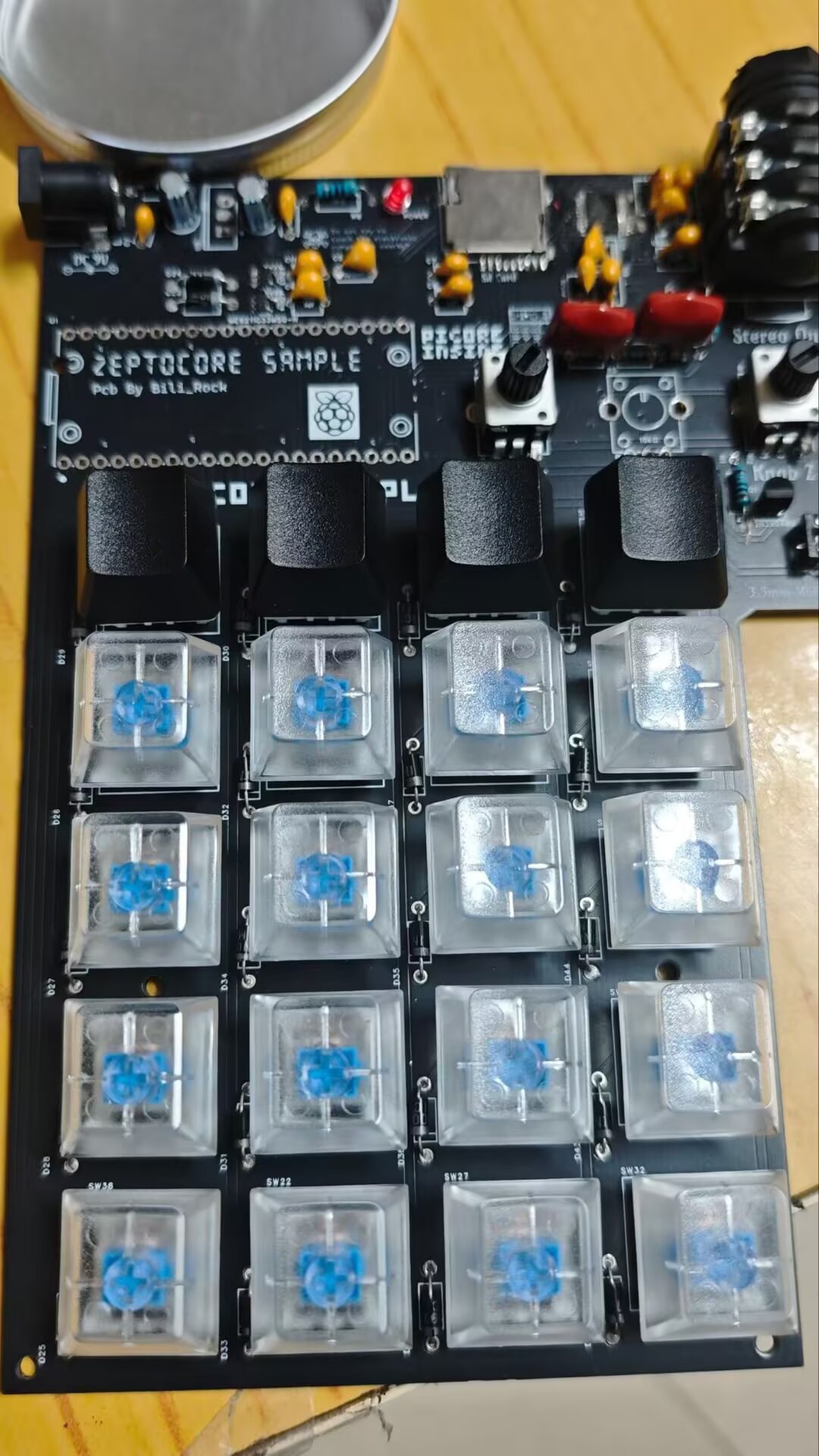

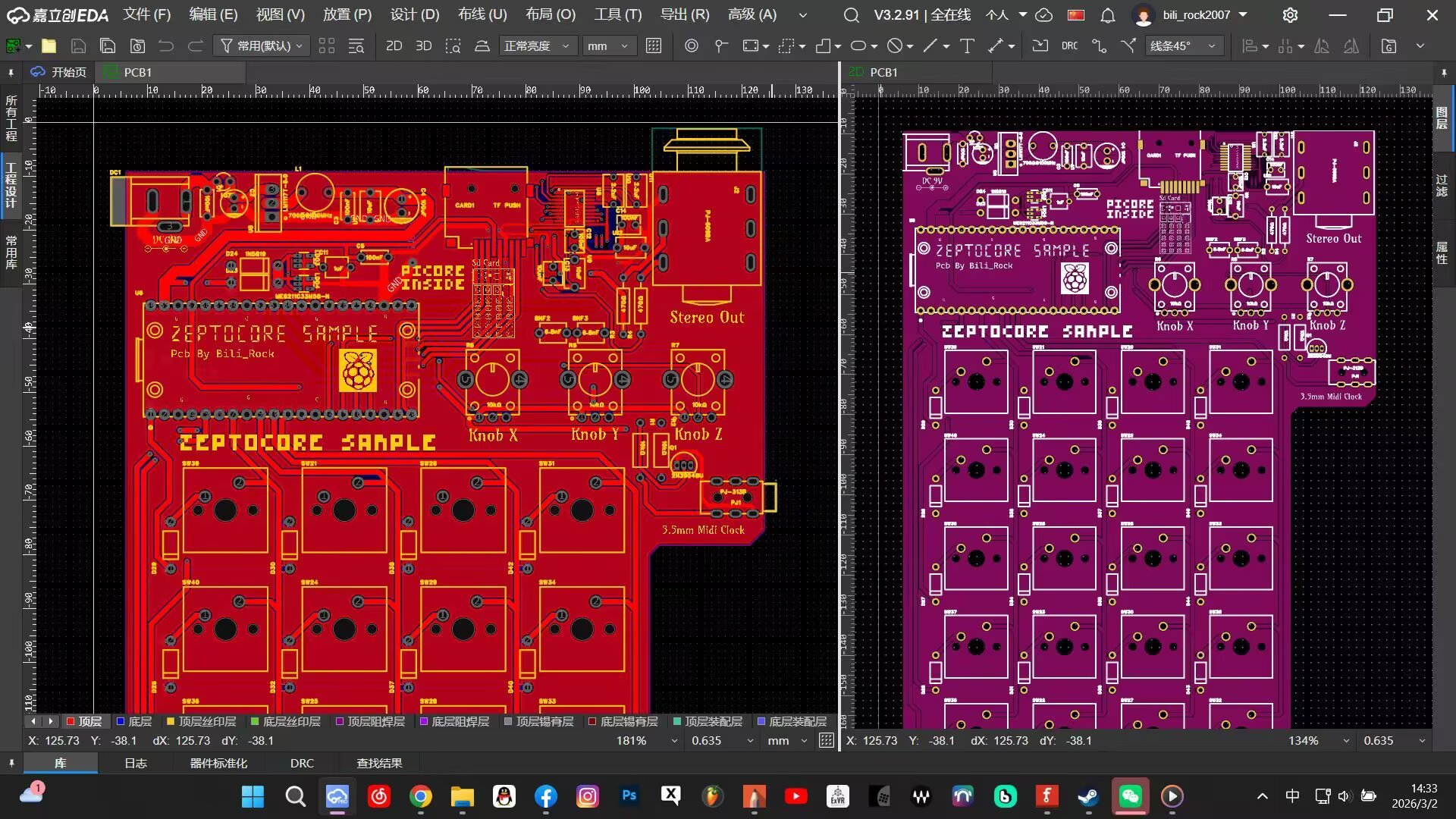

同样，picocore也有它的升级版本，叫zeptocore，目前我正在准备复刻它！pcb步骤已经完成，目前我正在做其他部分的电路优化

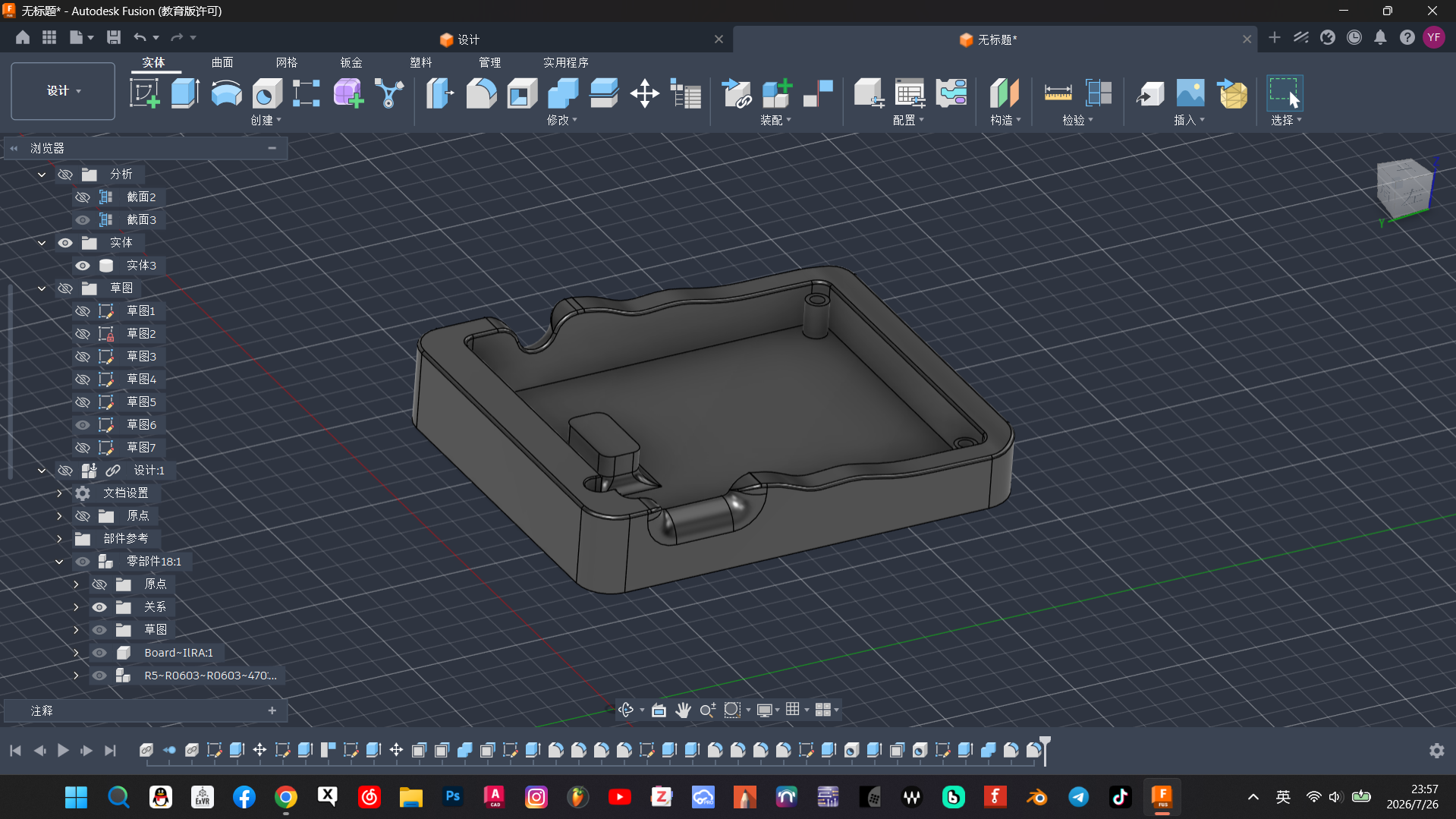

3D外壳：

我制作了一个可以拟合它的3d外壳，但是目前属于实验性阶段，大家可以在jlc上3d打印一个试一下，并且针对它进行二次修改和优化，stl文件：https://pan.baidu.com/s/1L6NXpkdumoQG81YuN1p2Lw?pwd=h7x9 提取码: h7x9

如果有其他问题欢迎到qq群1029131429找我咨询，我看到后会回复 @_bilirock0208
